Le bouton poussoir Legrand associé à un télérupteur reste la solution la plus fiable pour commander un éclairage depuis trois points ou plus. Le branchement bouton poussoir Legrand suit une logique différente de celle du va-et-vient : le poussoir ne pilote pas directement la lampe, il envoie une impulsion au télérupteur qui, lui, ouvre ou ferme le circuit d’éclairage. Cette distinction change tout dans la lecture du schéma et dans le raccordement des fils.
Bornes du poussoir et bornes du télérupteur : correspondances à vérifier avant câblage

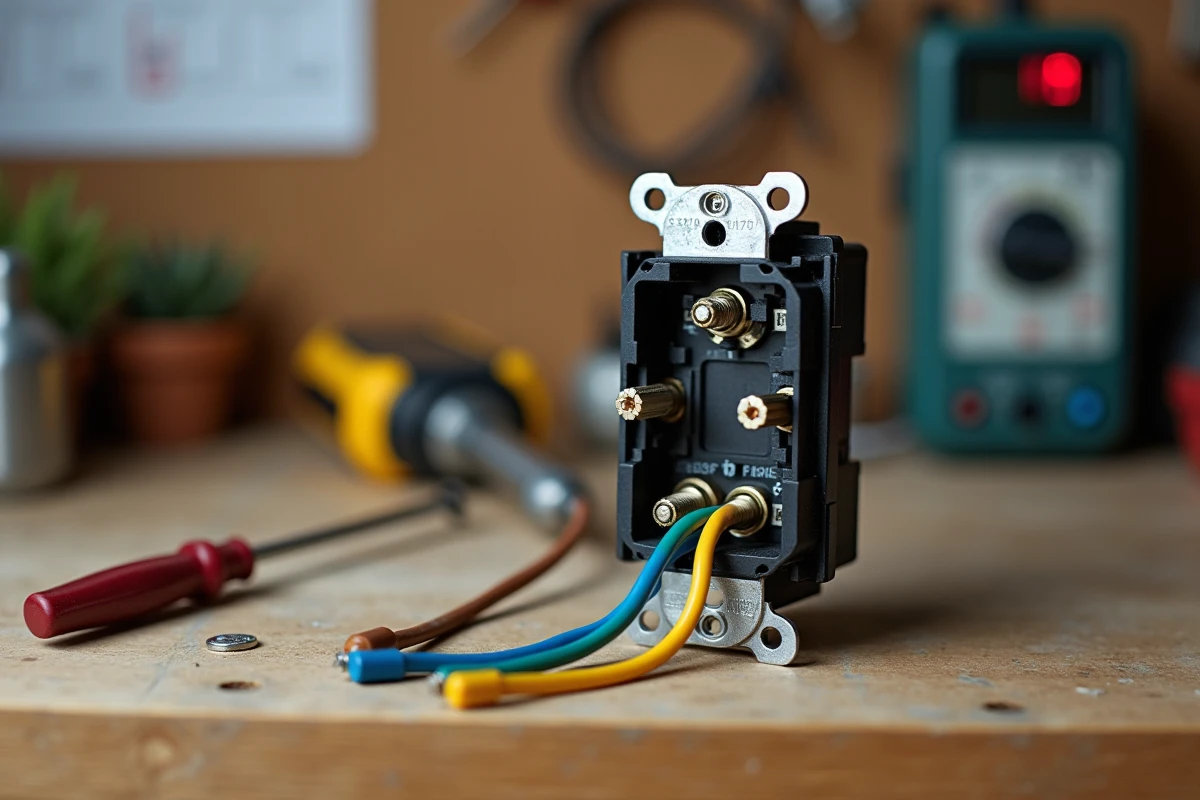

La première source de confusion vient du repérage des bornes. Sur un poussoir Legrand (gamme Céliane, Neptune ou Mosaic), deux bornes sont utilisées : l’une reçoit le fil de phase, l’autre envoie le retour de commande vers le télérupteur. Sur le télérupteur, les bornes de commande sont généralement marquées A1 et A2.
A lire aussi : Scellement chimique Vis pour terrasse bois : garantir une tenue longue durée
Le piège : beaucoup de bricoleurs raccordent le fil de retour du poussoir directement à la lampe, comme ils le feraient avec un interrupteur simple. Le circuit ne fonctionne pas, ou pire, le télérupteur grille.
| Élément | Borne concernée | Fil raccordé |
|---|---|---|
| Poussoir Legrand (entrée) | Borne 1 (ou L) | Phase (rouge ou marron) |
| Poussoir Legrand (sortie) | Borne 2 | Retour commande vers télérupteur |
| Télérupteur (commande) | A1 | Retour poussoir |
| Télérupteur (commande) | A2 | Neutre (bleu) |
| Télérupteur (puissance) | 1 – 2 | Phase coupée vers la lampe |
Les gammes récentes Legrand (Neptune, Céliane) proposent des mécanismes combinés va-et-vient + poussoir dans un même boîtier. La logique de câblage change légèrement par rapport aux poussoirs classiques indépendants : il faut se référer à la notice du mécanisme exact et ne pas transposer un schéma générique.
A lire également : Ragréage bois : quelle épaisseur maximale respecter en toute sécurité ?
Schéma de branchement bouton poussoir Legrand avec télérupteur
Le circuit se lit en deux parties distinctes. La partie commande relie les poussoirs au télérupteur. La partie puissance relie le télérupteur à la lampe. Mélanger les deux, c’est confondre le signal d’impulsion avec l’alimentation de l’éclairage.
Partie commande
La phase arrive du disjoncteur au tableau électrique. Un fil de phase part vers le premier poussoir (borne 1). La borne 2 de chaque poussoir est reliée à la borne A1 du télérupteur. Tous les poussoirs se câblent en parallèle : chaque borne 1 reçoit la phase, chaque borne 2 rejoint A1. La borne A2 du télérupteur est raccordée au neutre.
Partie puissance
La phase du disjoncteur arrive aussi sur la borne d’entrée du télérupteur (borne 1 puissance). La borne de sortie (borne 2 puissance) envoie la phase coupée vers le point lumineux. Le neutre de la lampe rejoint directement le neutre du circuit.
Chaque pression sur un bouton poussoir envoie une impulsion sur A1. Le télérupteur bascule : s’il était ouvert, il ferme le circuit, la lampe s’allume. Pression suivante, il rouvre, la lampe s’éteint.
Câblage de plusieurs poussoirs Legrand sur un même télérupteur
C’est le cas d’usage principal du montage poussoir + télérupteur : commander un éclairage depuis trois, quatre ou davantage de points dans un couloir, une cage d’escalier ou une circulation complexe. Le va-et-vient classique se limite à deux points de commande. Au-delà, le télérupteur devient la solution de référence.
Le raccordement reste identique quel que soit le nombre de poussoirs :
- Chaque poussoir reçoit la phase sur sa borne d’entrée, soit par un fil direct depuis le tableau, soit par pontage depuis un poussoir voisin déjà alimenté en phase
- Chaque borne de sortie des poussoirs est reliée à la borne A1 du télérupteur, en parallèle (un seul fil de retour commun peut desservir plusieurs poussoirs s’ils sont proches)
- Le neutre sur A2 et le raccordement de la partie puissance ne changent pas, quel que soit le nombre de boutons poussoirs ajoutés
La norme NF C 15-100 limite le nombre de points lumineux par circuit. Multiplier les poussoirs ne permet pas de dépasser cette limite sur un même circuit protégé par un disjoncteur donné au tableau.
Erreurs fréquentes sur le branchement d’un poussoir Legrand
Trois erreurs reviennent systématiquement dans les forums d’électricité et les retours de bricoleurs.
La première : raccorder le retour du poussoir directement sur la lampe au lieu de l’envoyer vers A1. Le poussoir n’est pas un interrupteur, il ne coupe pas la phase vers le luminaire. Le poussoir commande le télérupteur, pas la lampe.
La deuxième : confondre les bornes du télérupteur. Les bornes A1/A2 (commande) et les bornes 1/2 (puissance) n’acceptent pas les mêmes fils. Envoyer la phase de puissance sur A1 endommage le mécanisme de commande.
La troisième : utiliser un fil de section inadaptée. Le circuit de commande (poussoirs vers télérupteur) utilise du fil de même section que le circuit de puissance, car ils sont protégés par le même disjoncteur au tableau.
Poussoir Legrand sans télérupteur : dans quel cas
Un bouton poussoir peut aussi servir à commander une sonnette ou un carillon. Le principe reste le même : le poussoir envoie une impulsion, cette fois vers un transformateur ou directement vers le carillon. La différence tient au fait que le circuit de sonnette fonctionne souvent en basse tension en aval du transformateur, alors que le poussoir côté tableau reste alimenté en phase 230 V.
Pour un circuit d’éclairage classique sans télérupteur, le poussoir n’a aucun intérêt. Un interrupteur simple ou un va-et-vient remplit cette fonction. Le poussoir ne maintient pas le contact : dès qu’on relâche, le circuit s’ouvre. Sans télérupteur pour mémoriser l’état, la lampe s’éteint immédiatement.
Le branchement d’un bouton poussoir Legrand tient en une règle simple : le poussoir parle au télérupteur, le télérupteur parle à la lampe. Garder cette séparation commande/puissance en tête suffit à câbler correctement n’importe quel nombre de poussoirs, dans n’importe quelle configuration de pièce.
