Diamètre tuyau acier pour compresseur et air comprimé : que prévoir ?

Le diamètre d’un tuyau acier pour compresseur détermine directement le volume d’air qui atteint vos outils pneumatiques. Un sous-dimensionnement crée un goulot d’étranglement, une perte de pression et une baisse de performance aux postes de travail. Le choix repose sur des paramètres mesurables : débit du compresseur, longueur du réseau, pression de service et vitesse de l’air dans la conduite.

Vitesse de l’air et perte de charge : les deux paramètres qui dictent le diamètre

Les guides de conception récents convergent vers une approche par la vitesse plutôt que par des règles empiriques. Deux seuils servent de repères pour dimensionner un réseau acier.

Type de conduite Vitesse maximale recommandée Perte de charge cible
Conduite principale (réseau) 6 à 9 m/s ≤ 0,1 bar entre réservoir et point d’utilisation
Dérivation courte (poste de travail) Jusqu’à 15 m/s 0,3 bar comme limite haute acceptable

Dépasser ces vitesses augmente la perte de charge de façon exponentielle. Doubler la vitesse quadruple la perte de charge dans une conduite de même section. Concrètement, un tuyau trop étroit force le compresseur à monter en pression pour compenser, ce qui gaspille de l’énergie.

La perte de charge totale de 0,1 bar reste la cible pour un réseau bien conçu. Au-delà de 0,3 bar, le réseau fonctionne mais dans des conditions dégradées, avec une surconsommation électrique mesurable sur le compresseur.

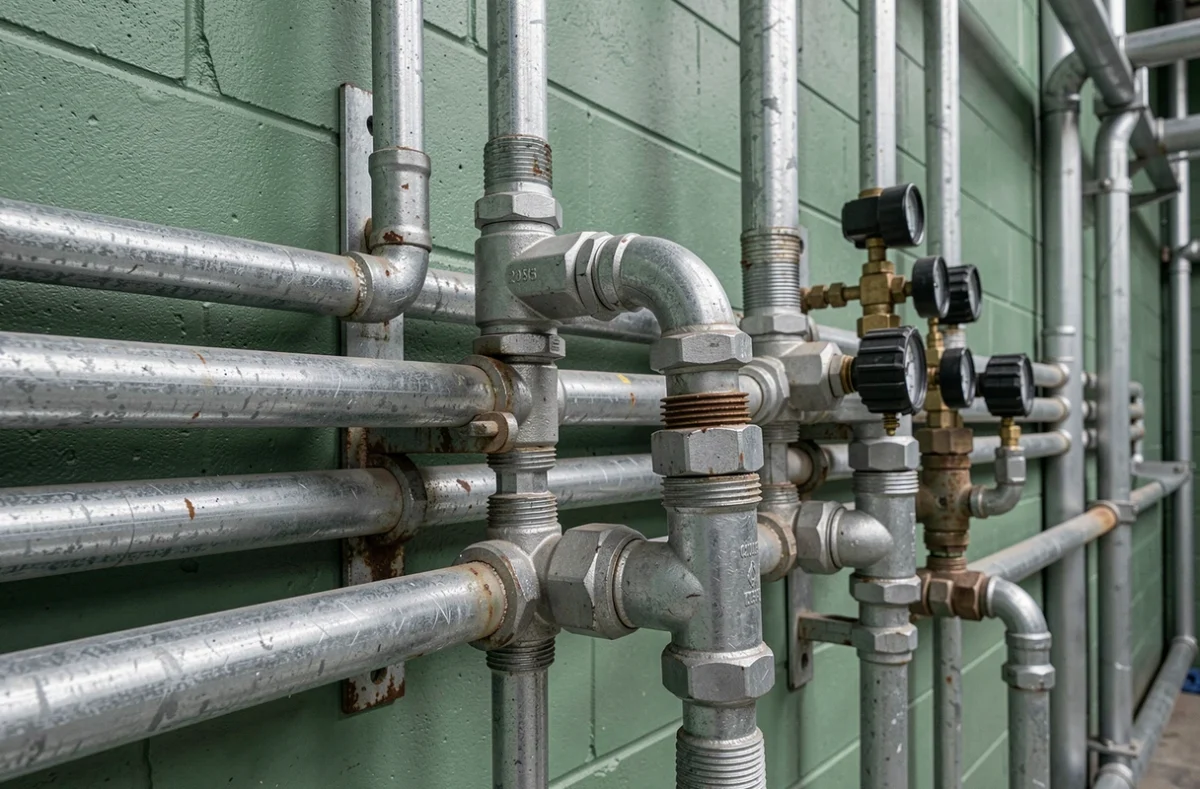

Réseau de tuyaux en acier galvanisé de différents diamètres pour distribution d'air comprimé en usine

Diamètre intérieur réel du tuyau acier : pourquoi la désignation en pouces ne suffit pas

Les tuyaux acier pour air comprimé sont désignés en fractions de pouce (1/4″, 3/8″, 1/2″, 3/4″, 1″). Cette désignation correspond au filetage, pas au diamètre intérieur réel. L’épaisseur de paroi varie selon le type d’acier (noir, galvanisé, inox) et le standard de fabrication.

La norme ISO 11619, mise à jour en 2024, pousse vers une caractérisation plus précise des diamètres internes réels. Pour le dimensionnement, c’est le diamètre intérieur effectif qui compte, pas la taille nominale imprimée sur le tube.

Un tuyau acier galvanisé de 1/2″ affiche un diamètre intérieur plus faible qu’un tube aluminium de même désignation, à cause de l’épaisseur de la couche de zinc et de la rugosité interne plus élevée. Cette rugosité génère davantage de turbulences et augmente la perte de charge par mètre linéaire.

Acier noir, galvanisé ou inox : impact du matériau sur le choix du diamètre

Le matériau du tuyau modifie le calcul du diamètre nécessaire. Un tube à paroi intérieure rugueuse exige un diamètre légèrement supérieur pour maintenir la même performance qu’un tube lisse.

  • L’acier noir (non traité) présente une rugosité interne élevée et rouille avec le temps, ce qui réduit progressivement la section utile. Le diamètre doit être majoré pour anticiper cette perte de section.
  • L’acier galvanisé résiste mieux à la corrosion, mais les écailles de zinc peuvent se détacher et obstruer les raccords pneumatiques en aval.
  • L’inox offre une paroi lisse et une résistance à la corrosion supérieure, mais son coût oriente plutôt vers les réseaux alimentaires ou pharmaceutiques.
  • L’aluminium, souvent comparé à l’acier, garantit une paroi intérieure lisse avec pratiquement aucune perte de charge supplémentaire liée à la rugosité.

Pour un atelier de bricolage ou un petit réseau industriel en acier, prévoir un diamètre nominal supérieur d’un cran à ce que donnerait le calcul théorique compense la rugosité et le vieillissement du tube.

Dimensionnement pratique : relier débit, longueur et diamètre du tuyau acier

Le débit du compresseur (en litres par minute ou en m³/h) et la longueur totale du réseau sont les deux entrées du calcul. Plus le réseau est long, plus le diamètre doit être grand pour rester sous le seuil de perte de charge admissible.

Longueur équivalente et raccords

Chaque coude, vanne ou raccord ajoute une résistance au passage de l’air. On exprime cette résistance en « longueur équivalente » : un coude à 90° en acier équivaut à plusieurs mètres de tuyau droit supplémentaires. Un réseau avec beaucoup de changements de direction nécessite un diamètre plus généreux qu’un réseau linéaire de même longueur.

Compter la longueur équivalente des raccords évite le sous-dimensionnement. Ignorer ce paramètre est l’erreur la plus fréquente sur les installations d’atelier.

Sortie du compresseur et adaptation

Un compresseur avec une sortie en 1/4″ (diamètre intérieur d’environ 8 mm) ne limite pas le choix du réseau. Le tuyau principal peut avoir un diamètre supérieur à celui de la sortie. Un raccord réducteur à la sortie du compresseur, suivi d’un tuyau de plus grande section, réduit la perte de charge sur l’ensemble du réseau.

Alimenter une clé à chocs ou un marteau burineur via un tuyau de même diamètre que la sortie du compresseur sur une longueur de plusieurs mètres crée un étranglement. La pression chute au point d’utilisation et l’outil perd en couple.

Plombier assemblant un raccord de tuyau en acier pour réseau d'air comprimé dans un garage automobile

Disposition du réseau acier : boucle fermée ou ligne droite

La disposition du réseau influe autant que le diamètre sur la pression disponible. Un circuit en boucle fermée (anneau) alimente chaque point de soutirage par deux chemins simultanés, ce qui divise la vitesse de l’air dans chaque branche et réduit la perte de charge.

Pour un même débit et une même longueur totale, un réseau en anneau permet de descendre d’un cran de diamètre par rapport à une ligne droite avec alimentation en bout. La boucle fermée compense partiellement un diamètre un peu juste.

En revanche, une ligne droite avec piquages successifs concentre tout le débit dans un seul tronçon. Le dernier poste de travail reçoit la pression la plus faible. Dans cette configuration, le diamètre du tronçon principal doit être dimensionné pour le débit cumulé de tous les postes alimentés simultanément.

Le choix du diamètre d’un tuyau acier pour compresseur ne se résume pas à une correspondance entre la taille de la sortie et celle du flexible. La vitesse de l’air, la perte de charge admissible, la rugosité interne du matériau et la longueur équivalente avec les raccords forment un ensemble de contraintes liées.

Sous-dimensionner d’un seul cran de diamètre sur un réseau de plusieurs dizaines de mètres peut représenter une perte de pression suffisante pour rendre un outil pneumatique inutilisable à son poste.
